รายละเอียดสินค้า:
การชำระเงิน:
|
| แสงสูง: | CNC Cutting machine,cutting saw machine |
||
|---|---|---|---|

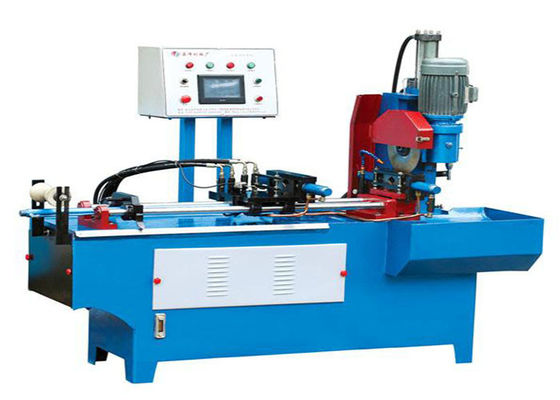

เครื่องตัดโลหะด้วยความเร็วสูง, เครื่องตัด CNC Semi-Automatic
รายละเอียดอย่างรวดเร็ว
สภาพ: ใหม่ที่มา: Jiangsu China
หมายเลขรุ่น: MC350D ประเภทเครื่อง: เครื่องตัดท่อและท่อ
วัตถุดิบ: ท่อพลังงาน: ไฮดรอลิค
รับรอง: CE & ISO Cooling System: น้ำเย็น
รายละเอียดเครื่องจักร:
MC350D เครื่องตัดโลหะวงกลมบนพื้นฐานของการแนะนำของเทคโนโลยีขั้นสูงจากต่างประเทศนวัตกรรมและการพัฒนาเครื่องเลื่อยไฮดรอลิอัตโนมัติประสิทธิภาพของผลิตภัณฑ์ของพวกเขาถึงระดับสูงเลื่อยรูปร่างส่วนต่างๆสามารถเป็นเหล็กธรรมดาสแตนเลสทองแดงอลูมิเนียมและอื่น ๆ โปรไฟล์โลหะโดยเฉพาะอย่างยิ่งการเลื่อยท่อต่างๆเหมาะ เครื่องใช้การควบคุมไฮโดรลิค, เมื่อเลื่อยโดยไม่ต้องให้อาหารเทียม, การปลดปล่อย, การหนีบชิ้นงาน, ปล่อย, ฟีด, retract โดยอัตโนมัติโดยการควบคุมไฮดรอลิ, ความถูกต้องของเครื่องจักรที่มีประสิทธิภาพสูงเหมาะสำหรับการดำเนินงานในระยะยาว
จำนวนการตัด:
เครื่องมีการตัดจำนวนของเคาน์เตอร์หนึ่ง (บนแผงควบคุมหลัก) จำนวนกำหนดของชิ้นงานเลื่อยอินพุตจำนวนจริงของการตัดจะปรากฏบนหน้าจอขนาดเล็กเคาน์เตอร์เมื่อเลื่อยจำนวนจริงสอดคล้องกับที่ตั้งไว้ หมายเลขเครื่องจะหยุดทำงานโดยอัตโนมัติการตัดหมายเลขของตัวนับจริงจะถูกรีเซ็ตเป็นศูนย์โดยอัตโนมัติ
พารามิเตอร์ทางเทคนิค
1 มอเตอร์ตัด | YD112M-4/2 3.3 / 4.0kw |
2 แรงดันไฟฟ้า | 380V 50HZ (สายควบคุม 110V50HZ) |
มอเตอร์น้ำ 3 สูบ | 40W |
4 เลื่อยที่ใช้บังคับ | Ф≤400 Bore Ф32รูตรึง 2-Ф11× 63 |
ความดันการทำงาน 5 | 5.5MPa |
6 การเปิดฝาหนีบ | 140mm |
7 มอเตอร์ปั๊มน้ำมัน | Y90L-4 1.5Kw |
8 เครื่องปั๊มลม | VPV1-20-55 |
บทนำเกี่ยวกับการกำหนดค่า:
ชิ้นส่วนควบคุมอิเล็กทรอนิกส์: FR.L และวาล์วขดลวดแม่เหล็กไฟฟ้านำเข้าจาก Air TAC ไต้หวันวาล์ว: ไต้หวันนำเข้าไฮดรอลิค Asada;
AC คอนแทค: เกาหลี Shilin นำเข้าปุ่มหยุดและปุ่มเริ่มต้นคือ: ไต้หวัน Tiandi อุปกรณ์ไฟฟ้าอื่น ๆ : Chint
รถไฟ: ไต้หวัน Shangyin
การติดตั้งและการว่าจ้าง
เครื่องจะต้องวางอยู่บนพื้นราบ 4 ฟุตโดยใช้สลักเกลียวเพื่อรักษาความปลอดภัย
2, สายได้รับการประกอบภายในการแก้จุดบกพร่องของเครื่องและพลังงาน (380V 50Hz สามเฟสสี่ระบบปัจจุบัน) เชื่อมต่อในขณะที่เครื่องจะต้องมีสายดินเพื่อความปลอดภัย
3 ยืนยันพวงมาลัย: เปิดสวิตช์ไฟแล้วสวิตช์เปิดสวิตช์เปิดอยู่ (ตั้งค่าเป็น "1" หรือ "2" ตำแหน่ง) จากนั้นกดสวิทช์สวิตช์มอเตอร์ตามทิศทางของการหมุนแกนและลูกศรครอบ , ถ้าคุณย้อนกลับสลับใดเฟสสายไฟสองเฟส
คู่มือการใช้งาน
1. การติดตั้งเลื่อย
ขึ้นอยู่กับขนาดของวัสดุที่จะแปรรูปให้เลือกความหนาของใบมีดเส้นผ่าศูนย์กลางและจำนวนฟันที่เหมาะสม หลังจากเลือกใบเลื่อยตามขั้นตอนต่อไปนี้เพื่อติดตั้งเครื่อง
(1) สวิทช์เปิด / ปิดกล้องถูกตั้งไว้ที่ OFF
(2) เปิดฝาครอบด้านใบมีด
(3) ฝาครอบใบมีดถูกถอดออกและหน้าแปลนแกนหมุนและมีดใบมีดคลุมด้วยผ้าสะอาดไม่ทิ้งทรายหรือตะแกรงเหล็ก
(4) ติดตั้งบนใบมีดหัวเข็มขัดหน้าพร้อมกันด้วยมีดใส่มีดบนฝาครอบขันสกรูให้แน่นก่อนที่จะล็อคใบมีดเพื่อดึงใบมีดไปในทิศทางตรงกันข้าม ใบปะหน้าอย่างแน่นหนามีดความดันบนรูที่ใบมีดแล้วขันสกรูให้แน่น
(5) ติดตั้งรางป้องกันความปลอดภัยของใบมีดการติดตั้งใบมีดทั้งหมด เพื่อลบขั้นตอนข้างต้น
2. ปรับความลึกของการปรับความลึก
น็อตวงเล็บปรับได้จากนั้นหมุนวาล์วควบคุมปิดจุด (ทวนเข็มนาฬิกา) เพื่อให้โหลดช้าลงจนกระทั่งใบมีดสามารถตัดชิ้นงานที่จะตัดขึ้นเพื่อให้ฝาครอบปรับใบมีดถูกตัดออกจากชิ้นงานประมาณ 10 มิลลิเมตรหรือมากกว่านั้น
3. ความเร็วใบสาหร่าย:
โดยทั่วไปเหล็กโลหะอ่อนเลือกความเร็ว; (หมายเหตุ: หลังจากการอบร้อนด้วยวัสดุหรือความแข็งของเหล็ก HRC13 เพิ่มเติมไม่มีการใช้เลื่อยเลื่อยสูงความเร็วสูงในการมองเห็นมิฉะนั้นอาจทำให้อายุการใช้งานของใบมีดสั้นลง)
4. ยึดหลักและปรับที่ยึดฟีด (ดูคำแนะนำในการร่างเค้าร่างและแผงควบคุม)
(1) หลักการปรับปรุง:
คุณสามารถจับชิ้นงานได้จริงๆ
B มั่นใจได้ว่าการให้อาหารที่ราบรื่นไม่ใช่เรื่องยากที่จะลากหรือติดขัดจะไม่ส่งผลกระทบต่อความทนทานต่อความยาวหลังจากตัดชิ้นงานเสร็จแล้ว
(2) ขั้นตอนการปรับ:
A, ลองเปิดที่ยึดหลัก, หนีบจะเปิดขึ้นเพื่อฟีด
B, ใช้แผงควบคุมหลักด้วยตนเองจะประกอบไปด้วยสถานีป้อนอาหารที่ด้านหน้าของตัวยึดหลัก
C, ยึดชิ้นงานไว้ตรงกลาง
D, หมุนวงล้อมือจับชิ้นงานไปยังโฟลเดอร์หลักตายล้อมือแล้วหมุนกลับ 3-4mm
E ให้หมุนลูกบิดไปที่ฟังก์ชั่นด้วยตนเองบนแผงควบคุมหลักเพื่อดูว่าถังเชื้อเพลิงไปยังโฟลเดอร์หลักไม่ยึดชิ้นงานตัดกลางโดยไม่เป็นอันตรายและทำให้ชิ้นงานหมุนไปตามทิศทางการหมุนของใบมีด
F, หลังจากการปรับยึดหลักปรับตัวยึดฟีด, วิธีการปรับเพื่อปรับโฟลเดอร์หลักประมาณเดียวกัน แต่ให้ความสำคัญเป็นพิเศษนอกเหนือจากการปรับพวงมาลัยให้มากขึ้นคุณสามารถปรับเบาะยึดหนีบรอบ ๆ ได้ แต่การใส่แหนบลงในโฟลเดอร์เดียวกันจะต้องตรงกับพระเจ้า
G หลังจากปรับลูกบิดด้วยตนเองเพื่อปล่อยโฟลเดอร์หลัก จะถูกส่งไปยังลูกบิดคลิปคลิปหนีบกระดาษยึดชิ้นงานไปยังมือดึงกลับปุ่มถูกกดสถานีอาหารทันทีหนีทันที ณ จุดนี้ทราบวัสดุ (ชิ้นงาน) เป็น clamp ปะทะกันหลักก็หมายความว่าหากมีการปรับแต่งไม่ดีในบรรทัดคุณต้องปรับอีกครั้ง ถ้านั่นหมายถึงวัสดุก่อนและหลังการปรับการจัดส่งอย่างราบรื่นเสร็จสมบูรณ์
5. การปรับความเร็วของฟีด
ที่ด้านหลังของหัวถังป้อนมีวาล์วปรับอัตราการไหลให้หมุนลูกบิดเพื่อปรับความเร็วของหัวป้อน การปรับความเร็วของฟีดขึ้นอยู่กับประสบการณ์ไม่เร็วเกินไปและยุบเศษทำให้ฟันหยัก แต่ยังไม่ช้าเกินไปและใบเลื่อยคม ตัวอย่างเช่นเหล็กดัดอ่อนขนาดเส้นผ่านศูนย์กลางประมาณ 25 มิลลิเมตรเป็นเวลาประมาณ 2-8 วินาทีตามที่ Lee มีหยักหรือทื่ออาจเป็น
6. การปรับความยาวตัด (ความยาวฟีด)
ป้อนค่าอ้างอิงของเครื่องเป็นความยาวของสถานีให้อาหารขั้นตอนต่อไปคือการปรับขนาด:
(1) สถานีให้อาหารจะย้ายไปอยู่แถวหน้า
(2) หลังจากป้อนสลักยึดตำแหน่งของสกรู
(3) มีบล็อคส่งผ่านด้วยตัวเองและตัวชี้จะหยุดแสดงภาพถัดจากขนาด
(4) หลังจากพบความยาวของค่าที่จะตั้งค่าล็อคสกรูจุก;
(5) หลังจากที่ชิ้นส่วนด้านหน้าและด้านหลังจุกอุดและบัฟเฟอร์สามารถปรับการประมวลผลฟีดรวมกันเพื่อที่จะอำนวยความสะดวกในขนาดเล็กที่มีการใช้ (หลังจากให้อาหารเพื่อ จำกัด ก้านบัฟเฟอร์กดมักจะเป็น 13-15mm เหมาะสม มิฉะนั้นบัฟเฟอร์ไม่สามารถให้ผลหรือเน่าเสียได้)
(6) และเมื่อความยาวน้อยกว่าฟีดให้เลือกฟีดที่สองหรือสามเช่นความยาวหรือ× 3 × 2 ครั้ง
7. มีดแรก (sprue) sawing
เมื่อเสร็จสิ้นขั้นตอนข้างต้นเพื่อปรับตัวป้อนให้อยู่ด้านหน้า แผงควบคุมหลักจะหมุนตำแหน่งอัตโนมัติ, การตัดวัสดุเพื่อให้วัสดุที่วางอยู่ตรงกลางของหัวหนีบยื่นใบมีดสัมผัสของเขาเกี่ยวกับ 15mm (หลักปากคีบขากรรไกรสามารถ) แล้วกดปุ่มบนหลัก แผงควบคุมเครื่องที่เริ่มเลื่อยกึ่งอัตโนมัติ (หมายเหตุ: หากมีการตัดใด ๆ อย่างราบรื่นหรือผิดปกติเสียงที่แตกต่างกันได้อย่างรวดเร็วกดแผงควบคุมหลักของปุ่มหยุดฉุกเฉินไฮดรอลิเครื่องจะหยุดทันทีหัวกระทำกลับไปที่ด้านบนของชิ้นงานจะถูกยึดแน่นเพื่อป้องกันไม่ให้ เห็นลากและชิ้นงานเป็นอันตราย)
8. วงกลมตัดอัตโนมัติ
เมื่อ 7 ขั้นตอนแรกอย่างราบรื่นตามที่แผงควบคุมหลักปุ่มอัตโนมัติเครื่องที่เริ่มให้อาหารการให้อาหาร→→→ sawing เลื่อย ฯลฯ การดำเนินการวนรอบโดยอัตโนมัติ เมื่อทำงานโดยอัตโนมัติให้ความสนใจควรครอบปุ่มควบคุมของแผงควบคุมที่ 15 ไปที่ตำแหน่ง "run" เพื่อที่ว่าเมื่อชิ้นส่วนของชิ้นงานขาดการส่งสวิทช์ความกว้างใกล้เคียงกันจะตรวจจับการขาดสิ่งประดิษฐ์และปิดโดยอัตโนมัติ ชนะครั้งสุดท้ายหลังจากหยุดวัสดุแล้วดำเนินงานใหม่ใน 8 ขั้นตอนโดยอัตโนมัติการเลื่อยการวนรอบอัตโนมัติ
9. ปริมาณการตัด:
เครื่องมีการตัดจำนวนของเคาน์เตอร์หนึ่ง (บนแผงควบคุมหลัก) จำนวนกำหนดของชิ้นงานเลื่อยอินพุตจำนวนจริงของการตัดจะปรากฏบนหน้าจอขนาดเล็กเคาน์เตอร์เมื่อเลื่อยจำนวนจริงสอดคล้องกับที่ตั้งไว้ หมายเลขเครื่องจะหยุดทำงานโดยอัตโนมัติการตัดหมายเลขของตัวนับจริงจะถูกรีเซ็ตเป็นศูนย์โดยอัตโนมัติ
