| แบบอย่าง: | CQUY550 | ความยาวของบูมมาตรฐาน: | 13-52ม |
|---|---|---|---|
| ความยาวสูงสุดของบูมบวกจิ๊บคงที่: | 43+15.25ม | ความยาวของจิ๊บคงที่: | 9.15-15.25ม |
| มุมบูม: | 30-80º | น้ำหนักเคาน์เตอร์: | 17.8 ตัน |
| แสงสูง: | เครนไฮดรอลิคเคลื่อนที่เครนเครนตีนตะขาบ,hydraulic mobile crane |
||

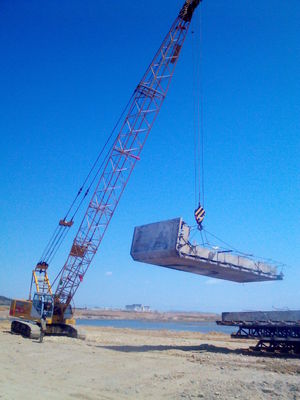

เครนตีนตะขาบไฮดรอลิค CQUY550 55Ton Lattice Boom Crane
คุณสมบัติทางเทคนิคหลัก:
1. เครนตีนตะขาบไฮดรอลิก CQUY550 ใช้เครื่องยนต์ขั้นสูงของเครื่องยนต์ดีเซล Cummins QSB6.7สูงถึงมาตรฐานการปล่อยมลพิษ Euro III พร้อมข้อดีด้านพลังงานและความประหยัดที่เชื่อถือได้
2. เปิดประเภทปั๊มระบบตัวแปรควบคุม, การควบคุมพลังงานคงที่, การกระจายความร้อนอิสระ
3. ทั้งเครื่องกว้านยกหลักและเครื่องกว้านเสริมมีฟังก์ชันการตกแบบอิสระที่ไม่เหมือนใครความสามารถในการดึงสูงสุดในชั้นเดียวสามารถทำได้ถึง 12tเกรดบริการที่ออกแบบตามระดับ M7 เครื่องกว้านทั้งสองเครื่องสามารถทำงานพร้อมกันได้โดยใช้เชื้อเพลิงน้อยลงและการทำงานมีประสิทธิภาพมากขึ้น
4. ระบบไฮดรอลิกได้นำส่วนประกอบไฮดรอลิก Rexroth มาใช้ซึ่งมีความน่าเชื่อถือสูง การทำงานที่เสถียร และอัตราความล้มเหลวต่ำ
5. ท่อแกนหลักของบูมใช้ท่อเหล็กบูมบางที่มีความแข็งแรงสูงซึ่งมีน้ำหนักเบาและมีกำลังรับน้ำหนักสูง ซึ่งช่วยยกกำลังได้มาก
6. ด้วยส่วนประกอบของบูมที่แตกต่างกัน ความยาวของแขนหลักอาจถึง 52 ม. และสามารถติดตั้งบูมเสริมได้ 9.15 ม. 12.20 ม. หรือ 15.25 ม. เมื่อความยาว 42 ม. มุมคงที่ของบูมเสริมคือ 10°หรือ 30°.
7. โครงสร้างแชสซีแบบยืดไสลด์ที่สามารถปรับปรุงเสถียรภาพและง่ายต่อการขนส่งโครงรถบรรทุกและโครงด้านล่างใช้การเชื่อมต่อแบบปลั๊กอิน ซึ่งง่ายต่อการประกอบน้ำหนักการขนส่งของชิ้นส่วนนั้นเบาน้ำหนักการขนส่งของชิ้นส่วนที่ใหญ่ที่สุดไม่เกิน 31 ตัน
8. ห้องโดยสารแบบใหม่ที่มีมุมมองกว้าง ติดตั้งเบาะนั่งชั้นดี และระบบปรับอากาศ ระบบ DVD ติดรถยนต์ ช่วยให้ผู้ขับขี่สะดวกสบายในการทำงานและสภาพแวดล้อมการทำงานที่น่าพึงพอใจ
9. เพื่อให้เกิดการเคลื่อนตัวของสายพานเนื่องจากแรงดึงอันทรงพลัง
10. ติดตั้งลวดสลิงเหล็กคุณภาพดีและยืดอายุการใช้งาน
11. ฟังก์ชั่น Advanced Swing float ทำให้การทำงานมั่นคงและปลอดภัยยิ่งขึ้น
12. บล็อกแบบมัดเดี่ยวมีการติดตั้งเพื่อให้สามารถยกเบาและรวดเร็วซึ่งช่วยเพิ่มประสิทธิภาพในการทำงาน
แนะนำสั้น ๆ ของ CQUY550:
เพื่อตอบสนองความต้องการของตลาดและปรับปรุงประสิทธิภาพด้านต้นทุนของผลิตภัณฑ์ บริษัทของเราได้ออกแบบเครนตีนตะขาบสำหรับผู้ใช้ระดับไฮเอนด์โดยพิจารณาจากประสบการณ์การผลิตเครื่องจักรก่อสร้างที่สั่งสมมาหลายปีผลิตภัณฑ์นี้มีประสิทธิภาพการยกที่ดี การหมุน 360° และตีนตะขาบแบบยืดหดได้ความยาวของบูมหลักคือ 13—52 ม. ความยาวของบูมเสริมคงที่คือ 9.15—15.25 ม.
เครนตีนตะขาบ CQUY550 มีความสามารถในการยกสูง น้ำหนักยกมาก กันลื่นได้ดี พื้นถนนต่ำกว่าซึ่งใช้กันอย่างแพร่หลายในงานก่อสร้างโรงงานขนาดใหญ่ เช่น อุตสาหกรรมปิโตรเคมี ไฟฟ้า โลหะวิทยา อุตสาหกรรมเคมี และพลังงานนิวเคลียร์
ข้อมูลทางเทคนิค:
รุ่น: CQUY550
กำลังยกสูงสุด: 55t
พิกัดความจุสูงสุด ×ช่วงการทำงาน 55×3.7=203.5t
|
คำอธิบาย |
หน่วย |
ข้อมูล |
||||
|
ความยาวของบูมมาตรฐาน |
ม |
13～52 |
||||
|
ความยาวของจิ๊บคงที่ |
ม |
9.15～15.25น |
||||
|
ความยาวสูงสุดของบูมบวกจิ๊บคงที่ |
ม |
43+15.25 |
||||
|
มุมบูม |
º |
30～80 |
||||
|
ความเร็วในการทำงาน |
ความเร็วเชือก |
รอก |
เมตร/นาที |
สูง 70 ต่ำ 35 |
||
|
ต่ำกว่า |
เมตร/นาที |
สูง 70 ต่ำ 35 |
||||
|
บูมเพิ่มขึ้น |
เมตร/นาที |
45 |
||||
|
บูมลดลง |
เมตร/นาที |
45 |
||||
|
ความเร็วสวิง |
รอบ/นาที |
สูง 2.7 ต่ำ 1.8 |
||||
|
ความเร็วในการเดินทาง |
กม./ชม |
1.1 |
||||
|
หลักยกกำลังทวีคูณ |
9 |
Max.single ดึง |
15t |
|||
|
เกรด (พร้อมบูมพื้นฐานและห้องโดยสารด้านหลัง) |
% |
40 |
||||
|
กำลังขับสูงสุด/ความเร็วรอบการหมุนของเครื่องยนต์ดีเซล |
กิโลวัตต์/รอบ/นาที |
คัมมิน QSB6.7142KW/2200 |
||||
|
น้ำหนักของเครื่องจักรทั้งหมด (พร้อมบูมพื้นฐาน) |
ที |
55 |
||||
|
แรงดันดิน (พร้อมบูมพื้นฐาน) |
MPa |
0.069 |
||||
|
น้ำหนักเคาน์เตอร์ |
ที |
17.8 |
||||
