รายละเอียดสินค้า:
การชำระเงิน:
|
| การใช้: | เครื่องทดสอบความตึงของวัสดุความตึงเครียด | ช่วงโหลด: | 6KN-600KN |
|---|---|---|---|
| Max. แม็กซ์ Ram stroke จังหวะราม: | 250mm | Max. แม็กซ์ Tensile space แรงดึงพื้นที่: | 800mm (รวมถึงจังหวะลูกสูบ) |
| Max. แม็กซ์ Compression space พื้นที่การบีบอัด: | 700mm (รวมถึงจังหวะลูกสูบ) | แสดง: | การควบคุมและการแสดงผลคอมพิวเตอร์ |
| โหมดหนีบ: | ไฮดรอลิ | transducer: | โหลดเซลล์ |
| การวัดการเสียรูป: | YYU-10/50 | ขนาดของเฟรมโหลด: | 990 × 600 × 2435mm |
| มิติของตัวควบคุม: | 1140 × 700 × 930mm | น้ำหนักทั้งหมด: | 2800kg |
| เน้น: | Hydraulic Compression Testing Machine |
||

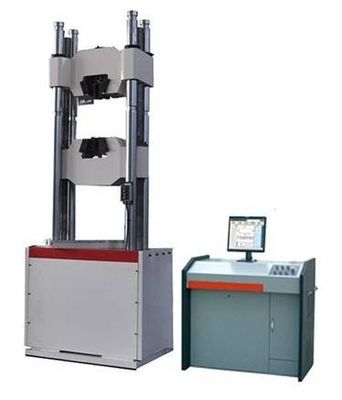

เครื่องทดสอบอเนกประสงค์ไฮดรอลิกจอแสดงผลดิจิตอลโหลดเซลล์ที่แม่นยำสูง
HD-B611-S Universal Test Machine.pdf
HD-B616-1 30 ครั้งไฮดรอลิเครื่องทดสอบสากล. ไฟล์ PDF ...
HD-B616-2 60 ครั้งไฮดรอลิเครื่องทดสอบสากล. pdf
HD-B616-3 100 ครั้งไฮดรอลิเครื่องทดสอบสากล.
HD-B616-4 200 ครั้งไฮดรอลิเครื่องทดสอบสากล.
1. การปลูกฝัง
เครื่องทดสอบแรงดึงของไฮดรอลิกวัสดุอเนกประสงค์พร้อมโหลดเซลล์ที่แม่นยำสูงได้รับการออกแบบของจอแสดงผลดิจิตอลไฮดรอลิกไฟฟ้าและระบบโหลดไฮดรอลิกแบบแมนนวลตัวควบคุมเครื่องยนต์หลักได้รับการแก้ไขมันมีลักษณะของสิ่งอำนวยความสะดวกการดำเนินงานการทำงานที่มั่นคงความแม่นยำสูงและการโหลดที่มั่นคงมันสามารถใช้การทดลองเช่นแรงดึง, การบีบอัด, การดัด, การตัด ฯลฯ กับโลหะวัสดุคอมโพสิตที่ไม่ใช่โลหะ
2. โครงสร้าง
เครื่องยนต์หลักประกอบด้วยการสนับสนุนที่ปรับได้ (ฐาน, เสาเกลียวสกรู, คานคานเคลื่อนย้ายได้ (ชุดหนีบด้านล่าง)) และกรอบการทำงาน (ถังน้ำมันทำงาน, ลูกสูบ, แพลตฟอร์ม, รองรับคานคาน (ชุดแคลมป์ด้านบน))องค์ประกอบของเครื่อง: ปั้มน้ำมันแรงดันสูงจ่ายน้ำมันไปยังถังน้ำมันที่ใช้งานลูกสูบเคลื่อนที่และบอร์ดกดและคานบนเพื่อทำการทดสอบยืดและกดการทดสอบการยืดจะทำในช่องว่างระหว่างคานคานด้านบนและคานคานแบบเลื่อนได้มอเตอร์ชีวิต, เกียร์, โซ่ขับหมุนด้วยความเร็วเดียวกันเพื่อเคลื่อนย้ายคาน
3. ลักษณะ
เครื่องทดสอบแรงดึงของไฮดรอลิกวัสดุอเนกประสงค์พร้อมโหลดเซลล์ที่แม่นยำสูงมีข้อได้เปรียบเช่นความแม่นยำสูงน้ำหนักเบาใช้งานง่ายหนีบความดันไฮดรอลิอัตโนมัติอายุการใช้งานนานและอื่น ๆมันสามารถใช้สำหรับการตรวจจับดัชนีต่างๆเช่นความตึงเครียดความต้านทานแรงอัดการดัดงอเป็นต้นกับวัสดุโลหะและอโลหะในห้องปฏิบัติการต่างๆ
ข้อกำหนดหลัก
|
รุ่น: |
HD-B616 |
|
แม็กซ์ทดสอบโหลด: |
60T |
|
ข้อผิดพลาดสัมพัทธ์ของการระบุค่าการโหลด: |
± 1% |
|
แม็กซ์จังหวะราม: |
250mm |
|
แม็กซ์พื้นที่แรงดึง: |
800mm (รวมถึงจังหวะลูกสูบ) |
|
แม็กซ์พื้นที่การบีบอัด: |
700mm (รวมถึงจังหวะลูกสูบ) |
|
แสดง: |
การควบคุมและการแสดงผลคอมพิวเตอร์ |
|
อุปกรณ์จับแรงดึงสำหรับชิ้นงานทรงกลม: |
φ6-φ26mm |
|
อุปกรณ์จับแรงดึงสำหรับชิ้นงานแบน: |
0-15mm |
|
ระยะทางสำหรับสองคอลัมน์: |
500mm |
|
ขนาดแผ่นด้านบนและด้านล่าง: |
200x200mm |
|
ช่วงของการดัด: |
450mm |
|
ความกว้างของลูกกลิ้งดัด: |
140mm |
|
Diaของลูกกลิ้งดัด: |
30mm |
|
โหมดหนีบ: |
ไฮดรอลิ |
|
transducer: |
โหลดเซลล์ |
|
การวัดความผิดปกติ: |
YYU-10/50 |
|
ขนาดของกรอบโหลด: |
990 × 600 × 2435mm |
|
มิติของตัวควบคุม: |
1140 × 700 × 930mm |
|
น้ำหนักทั้งหมด: |
2800kg |
อุปกรณ์มาตรฐานหลัก
|
แผ่นด้านบนและด้านล่างสำหรับการบีบอัด (200x200 มม.) |
1 ชุด |
|
extensometer |
1 ชุด |
|
มือจับชิ้นงานกลมสำหรับรับแรงดึง (φ6-φ26mm) |
1 ชุด |
|
มือจับชิ้นงานแบนสำหรับแรงดึง (0-15 มม.) |
1 ชุด |
|
อุปกรณ์ดัด |
1 ชุด |
|
โหลดเซลล์ที่มีความแม่นยำสูง |
1 ชุด |
|
โฟโตอิเล็กทริคเซนเซอร์ความแม่นยำสูง |
1 ชุด |
|
ปั๊มแรงดันสูง |
1 ชุด |
|
สัดส่วนวาล์ว |
1 ชุด |
|
วาล์วเซอร์โวไฟฟ้าไฮดรอลิก |
1 ชุด |
|
อุปกรณ์เสริมการตัด (อุปกรณ์เสริม) |
1 ชุด |
1. เป็นประเภท digtial
2. มันเป็นไฮดรอลิก
3. สามารถทำการทดสอบแรงดึงการบีบอัดการดัดและอื่น ๆ
1. การปลูกฝัง
เครื่องทดสอบอเนกประสงค์ไฮดรอลิกรุ่น WES-300B UTM ออกแบบมาจากจอแสดงผลดิจิตอลไฮดรอลิกไฟฟ้าและระบบโหลดไฮดรอลิกแบบแมนนวลตัวควบคุมเครื่องยนต์หลักแยกกันได้รับการแก้ไขมันมีลักษณะของสิ่งอำนวยความสะดวกการดำเนินงานการทำงานที่มั่นคงความแม่นยำสูงและการโหลดที่มั่นคงมันสามารถใช้การทดลองเช่นแรงดึง, การบีบอัด, การดัด, การตัด ฯลฯ กับโลหะวัสดุคอมโพสิตที่ไม่ใช่โลหะ
2. โครงสร้าง
เครื่องยนต์หลักประกอบด้วยการสนับสนุนที่ปรับได้ (ฐาน, เสาเกลียวสกรู, คานคานเคลื่อนย้ายได้ (ชุดหนีบด้านล่าง)) และกรอบการทำงาน (ถังน้ำมันทำงาน, ลูกสูบ, แพลตฟอร์ม, รองรับคานคาน (ชุดแคลมป์ด้านบน))องค์ประกอบของเครื่อง: ปั้มน้ำมันแรงดันสูงจ่ายน้ำมันไปยังถังน้ำมันที่ใช้งานลูกสูบเคลื่อนที่และบอร์ดกดและคานบนเพื่อทำการทดสอบยืดและกดการทดสอบการยืดจะทำในช่องว่างระหว่างคานคานด้านบนและคานคานแบบเลื่อนได้มอเตอร์ชีวิต, เกียร์, โซ่ขับหมุนด้วยความเร็วเดียวกันเพื่อเคลื่อนย้ายคาน
3. ลักษณะ
คอมพิวเตอร์ควบคุมและแสดงเครื่องทดสอบแรงดึงโลหะไฮดรอลิกมีข้อดีเช่นความแม่นยำสูงน้ำหนักเบาใช้งานง่ายหนีบแรงดันไฮดรอลิกอัตโนมัติอายุการใช้งานยาวนานและอื่น ๆมันสามารถใช้สำหรับการตรวจจับดัชนีต่างๆเช่นความตึงเครียดความต้านทานแรงอัดการดัดงอเป็นต้นกับวัสดุโลหะและอโลหะในห้องปฏิบัติการต่างๆ
