เครื่องตัดท่อความดันสูง PS-38A, เครื่องตัดท่อ 110V 44KW
รายละเอียดโดยย่อ:
1. ประเภท: อุปกรณ์แยกท่อ
2. หมายเลขรุ่น: PS-38A
3 ใช้ในการลดเครื่อง PS - 38A - type เป็นหลุมหดตัวเดียวท่อเพื่อผลิตท่อสองครั้งในแต่ละครั้งมากเพิ่มประสิทธิภาพการผลิต
ไม่ได้ | ชื่อ | พารามิเตอร์ทางเทคนิค | หน่วย |
1 | การลดกำลังการผลิตสูงสุด: | Φ38× 2 A3 | |
2 | ความยาวสูงสุดของหลอดหด: | 110 | |
3 | เวลาสำหรับการลด: | 4 ~ 6 | s |
4 | Clamping stroke: | 70 | |
5 | ควบคุมแหล่งจ่ายไฟ: | 110V | |
6 | เครื่องยนต์: | 4 4 | กิโลวัตต์ |
7 | ปั๊มน้ำมัน: | P214PR01DT | |
8 | ปริมาณการจำหน่ายปั้มน้ำมัน: | 14 | L / นาที |
9 | แรงดันระบบ: | 12 | Mpa |
10 | ถังน้ำมันความจุ: | 90 | L |
11 | น้ำมัน | 32 # น้ำมันไฮโดรลิค (ฤดูหนาว) 46 # น้ำมันไฮดรอลิค (ฤดูร้อน) | |
12 | ขนาดเครื่อง | 2500 × 660 × 1360 | มม |
13 | น้ำหนักเครื่อง: | 800 | กิโลกรัม |
รายละเอียดผลิตภัณฑ์

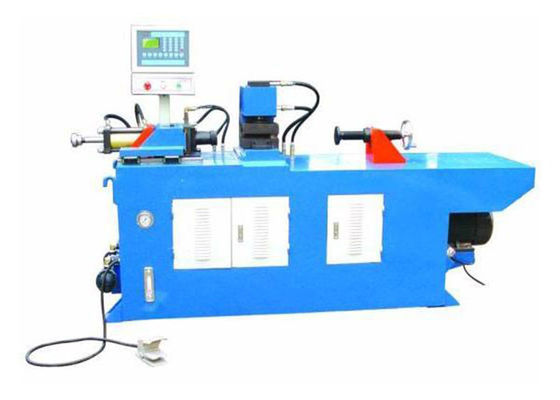

ชุดไฮดรอลิ PS อัตโนมัติลดลงของเครื่องตามการแนะนำของเทคโนโลยีขั้นสูงจากต่างประเทศ บริษัท พัฒนาผลิตภัณฑ์ใหม่เหล่านี้ เครื่องควบคุมโดย PLC, ไดรฟ์ไฮดรอลิก, การดำเนินการประเภทการเจรจา นำเข้าอุปกรณ์ไฟฟ้าและไฮดรอลิค เป็นผลมาจากความทรงจำที่แข็งแกร่งไม่มีรายชื่อ PLC ควบคุมเครื่องมีคุณภาพดีขึ้นมีเสถียรภาพง่ายต่อการใช้งานและไม่จำเป็นต้องเป็นมืออาชีพและบุคลากรทางเทคนิคเพื่อให้การทำงานของเครื่อง สวิทช์เหยียบมือถือด้วยการเริ่มต้นหยุดหยุดและเริ่มต้นอย่างรวดเร็วสามฟังก์ชันการรักษาความปลอดภัยที่สูงขึ้นด้วยตนเอง / อัตโนมัติหนึ่งครั้ง / สองครั้งตัวเลือกที่มีความยืดหยุ่น ด้วยการเปลี่ยนแม่พิมพ์ที่แตกต่างกันให้เสร็จสิ้นการหดท่อ, วูบวาบ, เส้นเอ็นของ Dun และข้อต่ออื่น ๆ ทั้งด้านในและด้านนอกของท่อแปลนซึ่งเป็นความต้องการในการผลิตรูปทรง Machining ประกอบด้วยส่วนเว้ายาวอคติรูปสี่เหลี่ยมขยายทางลาด V - type รูปหลายเหลี่ยมปกติ , ข้อศอกข้อศอกเปิดข้อศอกข้อศอกและอื่น ๆ แบน การเปลี่ยนแม่พิมพ์ทำได้เร็วขึ้นสะดวกและง่ายสำหรับการผลิตที่มีความยืดหยุ่น
PS - 38A - type ลดลงของเครื่องเป็นหัวเดียวหดรูท่อในการผลิตสองท่อในแต่ละครั้งมากการปรับปรุงประสิทธิภาพการผลิต
หลักการแนะนำ
ส่วนหลักของเครื่องประกอบด้วยกลไกการส่งผ่านกลไกการให้อาหารคลิประบบไฟฟ้าและระบบไฟฟ้า ในขณะที่ทำงานเครื่องจะหมุนด้วยมอเตอร์ขับเคลื่อนปั๊มเพื่อจัดหาน้ำมันแรงดันพร้อมกับคำสั่งที่กำหนดจาก PLC เพื่อควบคุมวาล์วขดลวดแม่เหล็กไฟฟ้าแต่ละตัวเปิดและปิดเพื่อให้แต่ละกระบอกสูบดำเนินการตามลำดับและสม่ำเสมอเพื่อก้ม ท่อ. เพื่อให้แต่ละกระบอกทำงานในลำดับที่มีกฎของการกระทำและภายใต้การกระทำของแม่พิมพ์เพื่อให้บรรลุวัตถุประสงค์ของการขึ้นรูปปลายท่อ
PS-A หดตัวของเครื่องและกระบวนการของท่อ
1 ถังน้ำมันมาตรฐานน้ำมันไม่น้อยกว่า 1/2
แหล่งจ่ายไฟ 2,380 V เปิดอยู่;
3 กดปุ่ม "ไฮดรอลิกเริ่มต้น" การทำงาน ectrical ปั๊มจะเริ่มต้น (ทราบการหมุนปั๊ม), ปรับความดัน: กดหยิกคู่มือคลิปกลับในระหว่างการส่งกลับไม่ปล่อยใด ๆ ของปุ่มเครื่องวัดความดันแสดง ความดันของระบบจะปรับความดันที่ต้องการประมาณ 10MPa ขึ้นอยู่กับความต้านทานการเปลี่ยนรูปของท่อไม่ควรสูงเกินไปหลีกเลี่ยงอุณหภูมิที่เพิ่มขึ้นและชิ้นส่วนไฮดรอลิจะสวมใส่ได้เร็วขึ้น .
4. ก่อนที่จะดำเนินการโดยอัตโนมัติให้ตรวจสอบว่าสวิตช์เลือกถูกต้องหรือไม่ว่าการลดลงของจังหวะถูกต้องหรือไม่ หลังจากการทดสอบครั้งแรกแล้วดำเนินการโหลดเพื่อความปลอดภัย
ข้อควรระวังเพื่อความปลอดภัย
1 วางเครื่องบนพื้นผิวแนวนอนคงที่และระดับการสอบเทียบเครื่องมีเสถียรภาพ
ตรวจสอบระดับน้ำมันก่อนใช้งานเพื่อให้ตำแหน่งน้ำมันเชื้อเพลิงของน้ำมันไฮดรอลิกอยู่ในตำแหน่ง 1/2 หรือมากกว่า
3 ตรวจสอบการหมุนของมอเตอร์เช่นข้อผิดพลาดในการหมุนโปรดปรับสายไฟ
4 เมื่อเครื่องรัฐโดยอัตโนมัติโปรดยืนยันความถูกต้องของข้อมูลเข้า
5 เมื่อเครื่องกำลังทำงานไม่ได้รับความปลอดภัยห้ามใช้มือและลำตัวใกล้กับพื้นที่ปฏิบัติการ
6 คนต้องดำเนินการโดยเฉพาะเครื่องจักรและผู้ประกอบการควรจะสามารถเข้าถึงและยืนอยู่ในขอบเขตของปุ่มหยุดฉุกเฉิน
7, เครื่องจะต้องต่อสายดิน
8, เมื่อถอดแม่พิมพ์จะต้องปิดไฟ
9 กรุณาเติมน้ำมันให้สม่ำเสมอ
10, เก็บเครื่องและสิ่งแวดล้อมให้สะอาด
11, ไม่ได้รับอนุญาตให้ทำงานในฝุ่น, อนุภาคไฟฟ้าและกรดและสถานที่อื่น ๆ
