รายละเอียดสินค้า:
การชำระเงิน:
|
| Max. สูงสุด Test load: โหลดทดสอบ:: | 300kn | ช่วงโหลด:: | 6KN-300KN |
|---|---|---|---|
| ข้อผิดพลาดสัมพัทธ์ของการระบุค่าของโหลด :: | ± 1% | Max. สูงสุด Ram stroke: จังหวะราม:: | 250มม |
| แรงดึงจับสำหรับชิ้นงานแบน:: | 0-15มม | พิมพ์: | การทดสอบแรงดึงสากลแบบไฮดรอลิค |
| แสงสูง: | compressive strength testing machine,electronic universal testing machine |
||

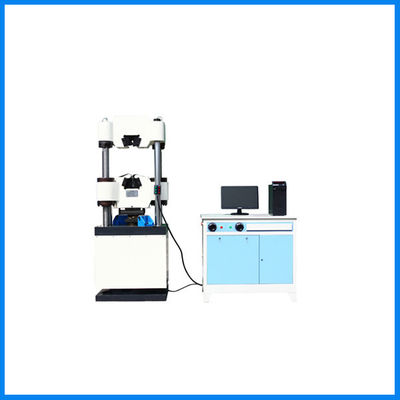

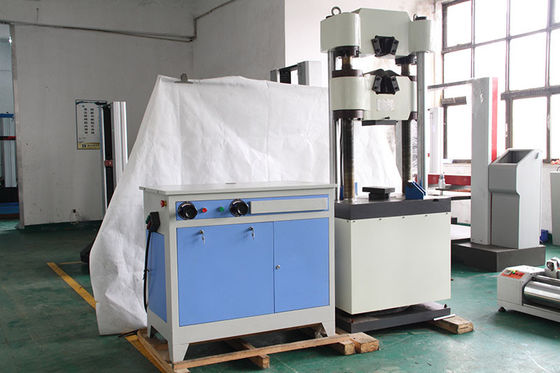

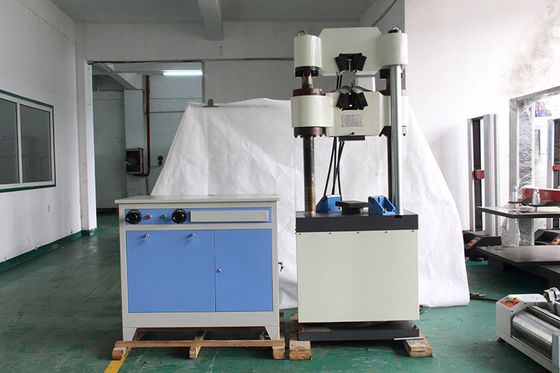

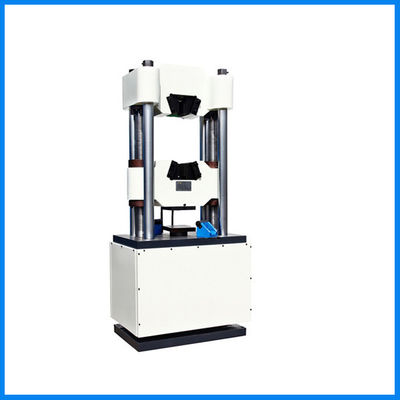

เครื่องทดสอบแรงดึง/โค้งงอ/แรงอัดไฮดรอลิค 1000kn
ดาวน์โหลดไฟล์:
มาตรฐานเครื่องทดสอบแรงดึง Sharing.pdf
การใช้งาน:
โลหะ:
อุตสาหกรรมแอ็พพลิเคชัน:
เครื่องทดสอบอเนกประสงค์ไฮดรอลิกคุณสมบัติหลัก:
| รายการ | คำอธิบาย |
| สูงสุดโหลด | 1,000KN |
| ช่วงโหลด | 20KN-1000KN |
| โหลดความแม่นยำ | ± 1% |
| ความละเอียดในการยืดตัว | 0.01มม |
| จังหวะลูกสูบ | 250มม |
| สูงสุดความเร็วของจังหวะลูกสูบ | 50 มม. / นาที |
| ความแม่นยำในการยืดตัว | ± 1% |
| สูงสุดพื้นที่รับแรงดึง | 550 มม. (ไม่รวมระยะชักของลูกสูบ) |
| สูงสุดพื้นที่การบีบอัด | 500 มม. (ไม่รวมระยะชักของลูกสูบ) |
| โหมดการแสดงผล | พีซี |
| โหมดหนีบ | ไฮดรอลิค |
| โหมดการทำงาน | คู่มือ |
| ความหนาของตัวอย่างแบน | 0-15 มม |
| ความกว้างของการหนีบ | 125มม |
| เส้นผ่านศูนย์กลางของตัวอย่างกลม | Φ13-φ60 มม |
| ขนาดแผ่นอัด | 204*204มม |
| ขนาดเฟรมรับน้ำหนัก | 990 x 750 x 2200 มม |
| ขนาดแหล่งน้ำมัน | 1200 x 550 x 1100มม |
เครื่องทดสอบอเนกประสงค์ไฮดรอลิกอุปกรณ์มาตรฐานหลัก:
|
แผ่นเพลทบนและล่างสำหรับการบีบอัด (200x200 มม.) |
1 ชุด |
|
เอ็กซ์เทนมิเตอร์ |
1 ชุด |
|
ด้ามจับชิ้นงานแบบกลมสำหรับแรงดึง ( φ6-φ26mm ) |
1 ชุด |
|
ด้ามจับชิ้นงานแบนสำหรับแรงดึง (0-15 มม.) |
1 ชุด |
|
อุปกรณ์ดัด |
1 ชุด |
|
โหลดเซลล์ความแม่นยำสูง |
1 ชุด |
|
เครื่องเข้ารหัสโฟโตอิเล็กทริกที่มีความแม่นยำสูง |
1 ชุด |
|
ปั๊มแรงดันสูง |
1 ชุด |
|
วาล์วสัดส่วน |
1 ชุด |
|
เซอร์โววาล์วไฟฟ้าไฮดรอลิก |
1 ชุด |
|
อุปกรณ์ตัด (อุปกรณ์เสริม) |
1 ชุด |
รูปภาพของหลักการของแรงดันไฮดรอลิก:
ลักษณะเฉพาะของหลักการแรงดันไฮดรอลิก
● ใช้ปั๊มแรงดันสูงนำเข้า เสียงต่ำ แรงดันคงที่
● ระบบแบบไดนามิกและการออกแบบการรวมคอนโซล ใช้งานง่าย ประหยัดพื้นที่ทดสอบ
● พื้นผิวโดยสเปรย์รักษา ลักษณะสวยงาม
อุปกรณ์เสริมมาตรฐานหลัก:
| แผ่นด้านบนและด้านล่างสำหรับการบีบอัด | 200x200มม |
| เอ็กซ์เทนมิเตอร์ | หนึ่งชุด |
| ด้ามจับชิ้นงานแบบกลมสำหรับรับแรงดึง | φ6-φ26mm หนึ่งชุด |
| ด้ามจับชิ้นงานแบนสำหรับแรงดึง | 0-15 มม. หนึ่งชุด |
| อุปกรณ์ดัด | หนึ่งชุด |
| โหลดเซลล์ความแม่นยำสูง | หนึ่งชุด |
|
เครื่องเข้ารหัสโฟโตอิเล็กทริกที่มีความแม่นยำสูง การวัดการกระจัด |
หนึ่งชุด |
| ปั๊มแรงดันสูง | หนึ่งชุด |
| วาล์วสัดส่วน | หนึ่งชุด |
| เซอร์โววาล์วไฟฟ้าไฮดรอลิก | หนึ่งชุด |
|
อุปกรณ์เสริม อุปกรณ์ตัด |
หนึ่งชุด |
แนะนำสั้น ๆ ระบบควบคุม STC300:
ระบบควบคุมวงปิดแบบดิจิตอลทั้งหมด STC300 มีคุณสมบัติขั้นสูงมากมายและนวัตกรรมทางเทคโนโลยี ซึ่งส่วนใหญ่สะท้อนให้เห็นใน:
●เพื่อให้ได้แรงทดสอบ การเสียรูปของชิ้นงาน การเคลื่อนที่ของลูกสูบ และกระบวนการทดสอบ การควบคุมวงปิดทั้งสี่
● ระบบเก็บข้อมูลประกอบด้วยช่องสัญญาณ A / D 24 บิตที่มีความแม่นยำสูง 4 ทิศทางความละเอียดสูงสุดถึง 1/300000 เต็มโดยไม่คำนึงถึงส่วน；
● ใช้ BB, AD, Xilinx และอุปกรณ์รวมชื่อแบรนด์ดั้งเดิมอื่นๆ การออกแบบดิจิทัลทั้งหมด；
● ตรงตามมาตรฐาน PCI คอมพิวเตอร์และการติดตั้งการระบุอัตโนมัติ；
● ระบบการวัดแบบอิเล็กทรอนิกส์ที่ไม่มีส่วนประกอบแบบอะนาล็อก เช่น โพเทนชิออมิเตอร์ เพื่อให้แน่ใจว่าสามารถใช้แทนกันได้เพื่อการบำรุงรักษาและการเปลี่ยนที่ง่ายดาย
แนะนำสั้น ๆ ซอฟต์แวร์ MaxTest:
ซอฟต์แวร์ MaxTest สอดคล้องกับ GB228-87, GB228-2002 และข้อกำหนดที่เกี่ยวข้องอื่น ๆ ของมาตรฐานระดับชาติมากกว่า 30 รายการ
● ระบบซอฟต์แวร์คอมพิวเตอร์มีการผสานรวมสูง ประสิทธิภาพเสถียร ปรับแต่งได้ง่าย และอื่นๆสามารถรวบรวมข้อมูลการทดลองตามเวลาจริง การทดลองแสดงเส้นโค้งลักษณะการแสดงผลแบบไดนามิกตามเวลาจริง ไฟล์ข้อมูลทดสอบสามารถใช้กับฐานข้อมูล Access หรือ SQLserve เพื่อบันทึกฐานข้อมูลขนาดใหญ่เพื่ออำนวยความสะดวกในการแบ่งปันทรัพยากรเพื่อให้บรรลุการจัดการลูกค้าและเครือข่าย และการวิเคราะห์ซ้ำของผู้ใช้สำหรับความหลากหลายของรายงานที่ผู้ใช้กำหนด word2000 ซอฟต์แวร์สามารถเข้าถึงเพื่อแก้ปัญหาผู้ใช้ที่แตกต่างกันหรือผู้ใช้รายเดียวกันในเวลาที่ต่างกันของรายงานการทดลองมีปัญหาความต้องการที่แตกต่างกันซอฟต์แวร์สามารถจัดการกับแรงทดสอบ การกระจัด เวลา ข้อมูลดิบ และเส้นโค้งอนุพันธ์ที่ได้..
● ฟังก์ชันการป้องกัน: เครื่องนี้มีซอฟต์แวร์สองชนิดและการอนุรักษ์ขีดจำกัดทางกล เกินโหลดสูงสุดสามารถปิดอัตราส่วนของการตั้งค่าไดนามิกโดยอัตโนมัติมีกระแสเกิน แรงดันเกิน โอเวอร์โหลด และฟังก์ชันป้องกันอื่น ๆ ..
● สำหรับช่องโหลดสามารถติดป้ายกำกับโดยอัตโนมัติและใช้งานง่าย
● การทดสอบแบบแบทช์สามารถบรรลุเส้นโค้งในระดับต่างๆ ได้
● ซอฟต์แวร์ช่วยให้ผู้ใช้สามารถปรับแต่งการตั้งค่าความเร็วเพื่อปรับความเร็วของคอมพิวเตอร์นอกจากนี้ยังสามารถบรรลุการปรับเทียบความเร็วที่มีความแม่นยำสูงได้ตลอดเวลาโดยปรับความเร็วของส่วนและการเข้ารหัส
● การตรวจสอบกระบวนการทดสอบ: การทดสอบแรง การกระจัด เส้นโค้ง และพารามิเตอร์อื่น ๆ สามารถทำได้ตามเวลาจริงในการทดสอบ
● การจำแนกคุณสมบัติการจัดการสิทธิ์ซอฟต์แวร์: เพื่อปรับปรุงซอฟต์แวร์และความปลอดภัยของข้อมูล ซอฟต์แวร์สามารถตั้งรหัสผ่านที่แตกต่างกันเพื่อปกป้องข้อมูล
● ผลลัพธ์สร้างคุณลักษณะ: การอยู่ร่วมกันของการดำเนินการทดลองจะเสร็จสมบูรณ์หลังเวลาทำการ ตามความต้องการของผู้ใช้เมื่อใดก็ได้ในอนาคต เพื่อเปิดและวิเคราะห์ข้อมูลการทดสอบอีกครั้ง
● ตามที่ผู้ใช้สามารถเลือก load ~ time , load ~ displacement , displacement ~ time curve เพื่อดำเนินการทดสอบและแสดงข้อมูล จัดเก็บ วิเคราะห์ และพิมพ์
● ฟังก์ชันเส้นโค้งแบบจุดต่อจุด: โดยการคลิกเมาส์บนเส้นโค้งแรงและการเปลี่ยนรูปของค่าของแต่ละจุดเพื่อให้ได้พารามิเตอร์ที่หลากหลาย..
●ฟังก์ชันการเปรียบเทียบ: คุณสามารถสังเกตจำนวนของเส้นโค้งการทดลองได้พร้อมๆ กัน เส้นโค้งหลายเส้นซ้อนทับได้ การขยายเฉพาะที่เพื่อให้ได้ลักษณะของตัวอย่างที่จะวิเคราะห์
● Power Interface: Force-channel interface และซอฟต์แวร์ทดสอบตามความต้องการของผู้ใช้ด้วยเซ็นเซอร์ที่หลากหลาย และสามารถปรับเทียบ ปรับเปลี่ยนพารามิเตอร์และทดสอบตามปกติได้
● ความถี่ในการสุ่มตัวอย่างข้อมูล: คุณสามารถเลือกความถี่ในการสุ่มตัวอย่างความเร็วสูงได้ตามข้อกำหนดในการทดสอบของผู้ใช้
รูปภาพของซอฟต์แวร์:
