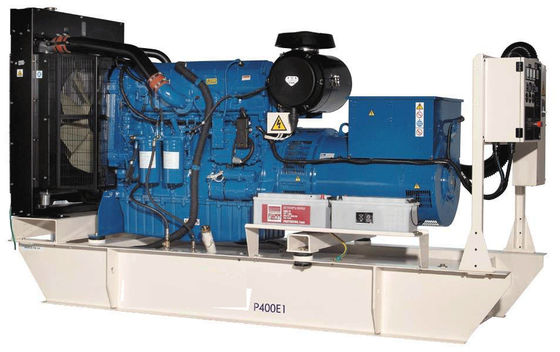

ชุดเครื่องกำเนิดไฟฟ้ารุ่น P400E1
2, ยี่ห้อและรุ่นของเครื่องยนต์: Perkins 2306C-E14TAG2
3, Circuit Breaker Type: 3 ขั้ว MCCB
4, ความถี่: 50 Hz / 60 Hz
5, ความเร็วเครื่องยนต์: 1500 รอบต่อนาที / 1800 รอบต่อนาที
6, วิธีการทำความเย็น: น้ำ
7 ประเภทการปกครอง: อิเล็กทรอนิกส์
8, ประเภทขาออก: AC สามเฟส
เครื่องกำเนิดไฟฟ้า ดีเซลรุ่น Perkins 2306C- E14TAG2
การจัดอันดับผลงาน
| Generating Set Model | P400E1 |
| 380-415V, 50 Hz | 400.0 กิโลวัตต์ / 320.0 กิโลวัตต์ |
| 480V, 60 Hz | 438.0 kVA / 350.4 กิโลวัตต์ |
การจัดอันดับที่ 0.8 power factor
ข้อมูลทางเทคนิค | ||
ยี่ห้อและรุ่นของเครื่องยนต์: | Perkins 2306C-E14TAG2 | |
เครื่องกำเนิดไฟฟ้ากระแสสลับ: | LL6014D | |
ประเภทเฟรมฐาน: | เหล็กกล้า Heavy Duty FabriCAT-parts-partsed | |
ประเภทเบรกเกอร์: | 3 เสา MCCB | |
ความถี่: | 50 Hz 60 Hz | |
ความเร็วของเครื่องยนต์: RPM | 1500 1800 | |
ความจุถังน้ำมันเชื้อเพลิง: ลิตร (US gal) | 820 (216.6) | |
การสิ้นเปลืองน้ำมันเชื้อเพลิง: - l / hr (US gal / hr) | - - | |
การสิ้นเปลืองน้ำมันเชื้อเพลิง: P400E1 l / hr (US gal / hr) | 85.1 (22.5) 91.3 (24.1) | |
P400E1
ข้อมูลทางกายภาพ
ผู้ผลิต: Perkins
รุ่น: 2306C-E14TAG2
จำนวนกระบอกสูบ / การจัดตำแหน่ง: 6 / ในไลน์
วัฏจักร: 4 จังหวะ
การเหนี่ยวนำ: Aircharged Air Charge Cooled
วิธีการทำความเย็น: น้ำ
ประเภทการปกครอง: อิเล็กทรอนิกส์
ระดับการปกครอง: ISO 8528 G2
อัตราส่วนการอัด: 15.9: 1
ความคลาดเคลื่อน: l (cu.in) 14.6 (890.9)
Bore / Stroke: mm (in) 137.0 (5.4) /165.0 (6.5)
ช่วงเวลาแห่งความเฉื่อย: กิโลกรัมm² (ปอนด์ใน²) 3.43 (11721)
เครื่องยนต์ระบบไฟฟ้า:
-Voltage / Ground: 24 / เชิงลบ
- อะแดปเตอร์ชาร์จแบตเตอรี่: 70
น้ำหนัก: กก. (ปอนด์)
- แห้ง: 1690 (3726)
- เปียก: 1792 (3951)
ระบบแอร์:
ประเภทตัวกรองอากาศ: การเผาไหม้ของชิ้นส่วนที่ถอดเปลี่ยนได้
การไหลของอากาศ: m³ / นาที (cfm)
-Standby: 26.8 (946) 41.6 (1469)
- สูงสุด ปริมาณการเผาไหม้ของอากาศ
ข้อ จำกัด : kPa (ใน H2O) 6.2 (24.9) 6.2 (24.9)
หม้อน้ำระบายความร้อนอากาศไหล: m³ / นาที (cfm)
444.0 (15680) 600.0 (21189)
ข้อ จำกัด ภายนอกเพื่อระบายความร้อนของอากาศ: Pa (ใน H2O)
188 (0.8) 188 (0.8)
ระบบทำความเย็น :
ความจุระบบระบายความร้อน: l (สหรัฐ gal) 47.0 (12.4) 47.0 (12.4)
ประเภทปั๊มน้ำ: Centrifugal
ความร้อนถูกปฏิเสธไปที่น้ำมันหล่อลื่นและน้ำ: กิโลวัตต์ (Btu / min)
-Standby: 134.9 (7672) 153.2 (8712)
- รังสีความร้อนไปที่ห้อง: กิโลวัตต์ (Btu / min)
-Standby: 39.0 (2218) 45.3 (2576)
- พัดลมหม้อน้ำโหลด: kW (hp) 9.0 (12.1) 17.0 (22.8)
ระบบระบายความร้อนที่ออกแบบมาให้ทำงานในสภาพแวดล้อมที่ไม่เกิน 50 ° C (122 ° F)
ติดต่อตัวแทนจำหน่าย FG Wilson ในพื้นที่ของคุณเพื่อจัดอันดับพลังงานที่เงื่อนไขเฉพาะ
ประสิทธิภาพ :
ความเร็วของเครื่องยนต์: RPM 1500 1800
กำลังเครื่องยนต์ส่วนรวม: kW (hp)
- สแตนด์บาย: 353.0 (473.0) 393.0 (527.0)
-Prime: 313.0 (420.0) 365.0 (489.0)
BMEP: kPa (psi)
-Standby: 1935.0 (280.7) 1795.0 (260.4)
-Prime: 1716.0 (248.9) 1667.0 (241.8)
กำลังหมุนเวียน: กิโลวัตต์ 27.0 39.0
ระบบหล่อลื่น:
ประเภทตัวกรองน้ำมัน: Eco, Full Flow
ความจุน้ำมันรวม l (ดอลลาร์สหรัฐ): 68.0 (18.0)
น้ำมันแพน l (ดอลลาร์สหรัฐ): 60.0 (15.9)
ประเภทน้ำมัน: API CG4 15W-40
วิธีการทำความเย็น: น้ำ
ระบบเชื้อเพลิง
ประเภทไส้กรองน้ำมันเชื้อเพลิง: แนะนำให้ใช้ชิ้นส่วนทดแทนได้
น้ำมันเชื้อเพลิง: Class A2 ดีเซล
การสิ้นเปลืองน้ำมันเชื้อเพลิง: l / hr (US gal / hr)
110% 100% 75% 50%
โหลด Load Load Load
P400E1
50 Hz 85.1 (22.5) 64.0 (16.9) 44.5 (11.8)
60 Hz 91.3 (24.1) 70.9 (18.7) 50.1 (13.2)
(ขึ้นอยู่กับน้ำมันดีเซลที่มีความถ่วงจำเพาะ 0.85 และสอดคล้องกับ BS2869, Class A2)
ระบบท่อไอเสีย
Silencer Type: ระดับ 1
Silencer แบบและจำนวน: SD150 (1) ความดันลดลงทั่ว
ระบบ Silencer: kPa (ใน Hg) 0.01 (0.003) 0.06 (0.018)
ลดเสียงรบกวนโดยใช้ Silencer
ระดับ: dB 19 17
สูงสุด อนุญาตให้ย้อนกลับได้
ความดัน: kPa (นิ้วที่. Hg) 7.0 (2.1) 7.0 (2.1)
การไหลของท่อไอเสีย:
m³ / นาที (cfm) -Standby: 66.6 (2352) 95.7 (3380)
-Prime: - -
อุณหภูมิแก๊สไอเสีย: ° C (° F)
m³ / นาที (cfm) -Standby: 494 (921) 389 (731)
P400E1
ข้อมูลประสิทธิภาพของเครื่องกำเนิดไฟฟ้ากระแสสลับ
รายการข้อมูล | 50 Hz 60 Hz | ||||||||
415 / 240V | 400 / 230V 230 / 115V 200 / 115V | 380 / 220V 220 / 110V | 220 / 127V | 480 / 277V 240 / 139V | 380 / 220V 220 / 110V | 240 / 120V 208 / 120V | 230 / 115V | 440 / 254V 220 / 127V | |
ความสามารถในการเริ่มต้นมอเตอร์ * kVA | 882 | 827 | 755 | 976 | 969 | 641 | 754 | 703 | 833 |
ความจุวงจรสั้น **% | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
การดำเนินการต่อหน่วย: Xd X'd X''d | 3.130 0.140 0.111 | 3.370 0.150 0.120 | 3.730 0.170 0.132 | 2.780 0.120 0.099 | 3.070 0.140 0.109 | 4.900 0.220 0.174 | 4.090 0.180 0.145 | 4.420 0.200 0.157 | 3.650 0.160 0.130 |
การดำเนินการที่แสดงไว้จะใช้กับการให้คะแนนที่สำคัญ
** พร้อมเครื่องกำเนิดไฟฟ้าแม่เหล็กถาวรหรือ AREP กระตุ้น
ข้อมูลทางเทคนิคของเครื่องกำเนิดไฟฟ้ากระแสสลับ
ข้อมูลการดำเนินงานทางกายภาพ | |
ผู้ผลิต: FG WILSON | Overspeed: RPM 2250 |
แบบ: LL6014D | การควบคุมแรงดัน (สถานะคงตัว) (%): + / - 0.5 |
จำนวนแบริ่ง: 1 | คลื่นรูปแบบ NEMA = TIF: 50 |
ชั้นฉนวนกันความร้อน: H | รูปคลื่น IEC = THF: 2.0% |
คดเคี้ยว Pitch รหัสสินค้า: 2/3 - 6 | เนื้อหาฮาร์โมนิกรวม LL / LN: 4.0% |
สายไฟ: 12 | Supression สอดคล้องกับมาตรฐานยุโรป คลื่นรบกวน: EN61000-6 |
การป้องกันทางเข้า: IP23 | ความร้อน Radiant: kW (Btu / min) -50 Hz: 23.0 (1308) -60 Hz: 24.4 (1388) |
ระบบกระตุ้น: SHUNT | |
รุ่น AVR: R448 | |
P400E1
ข้อมูลทางเทคนิค
การจัดอันดับเฟส 3 เฟสและสมรรถนะที่ 50 Hz, 1500 RPM
การจัดอันดับเฟส 3 เฟสและสมรรถนะที่ 60 Hz, 1800 RPM
แรงดันไฟฟ้า Prime Model Standby รุ่นแรงดันไฟฟ้า Prime Model Standby Model - P400E1 - P400E1 | |||||
กิโลวัตต์กิโลวัตต์ | กิโลวัตต์กิโลวัตต์ | กิโลวัตต์กิโลวัตต์ | กิโลวัตต์กิโลวัตต์ | ||
415 / 240V | - - | 400.0 320.0 | 480 / 277V | - - | 438.0 350.4 |
400 / 230V | - - | 400.0 320.0 | 220 / 127V | - - | 438.0 350.4 |
380 / 220V | - - | 400.0 320.0 | 380 / 220V | - - | 437.0 349.6 |
230 / 115V | - - | 400.0 320.0 | 240 / 120V | - - | 438.0 350.4 |
220 / 127V | - - | 400.0 320.0 | 230 / 115V | - - | 438.0 350.4 |
220 / 110V | - - | 400.0 320.0 | 440 / 254V | - - | 438.0 350.4 |
200 / 115V | - - | 400.0 320.0 | 220 / 110V | - - | 437.0 349.6 |
208 / 120V | - - | 438.0 350.4 | |||
230 / 115V | - - | 438.0 350.4 | |||
นิยาม
คะแนนสแตนด์บาย
การจัดอันดับเหล่านี้สามารถใช้ได้กับการจ่ายกระแสไฟฟ้าอย่างต่อเนื่อง (ที่โหลดที่มีการผันแปรได้) ในกรณีที่เกิดไฟฟ้าขัดข้อง ไม่อนุญาตให้เกินพิกัดสำหรับการให้คะแนนเหล่านี้ เครื่องกำเนิดไฟฟ้ากระแสสลับในรุ่นนี้ได้รับการจัดอันดับสูงสุดอย่างต่อเนื่อง (ตามที่กำหนดไว้ใน ISO 8528-3)
คะแนน Prime
การจัดอันดับเหล่านี้สามารถใช้ได้กับการจ่ายกระแสไฟฟ้าอย่างต่อเนื่อง (ที่โหลดแบบแปรผัน) แทนการใช้พลังงานที่ซื้อในเชิงพาณิชย์ ไม่มีข้อ จำกัด ในการใช้งานเป็นประจำทุกปีและรุ่นนี้สามารถจ่ายกระแสไฟเกิน 10% เป็นเวลา 1 ชั่วโมงภายใน 12 ชั่วโมง
เงื่อนไขการอ้างอิงมาตรฐาน
หมายเหตุ: เงื่อนไขอ้างอิงมาตรฐาน 27 ° C (80 ° F) อุณหภูมิขาเข้าอากาศ 152.4m (500 ฟุต) ASL ความชื้นสัมพัทธ์ 60% ข้อมูลการสิ้นเปลืองเชื้อเพลิงที่โหลดเต็มที่โดยใช้น้ำมันดีเซลที่มีความถ่วงจำเพาะ 0.85 และสอดคล้องกับ BS2869: 1998, Class A2
น้ำหนักและขนาด
น้ำหนัก: กก. (ปอนด์) ขนาด: มม. (นิ้ว)
สุทธิ (+ น้ำมันหล่อลื่น) | 3300 (7275) | ความยาว | 3601 (141.8) |
เปียก (+ น้ำมันหล่อลื่นและน้ำหล่อเย็น) | 3350 (7385) | ความกว้าง | 1150 (45.3) |
น้ำมันเชื้อเพลิงน้ำมันหล่อลื่นและหล่อเย็น | 4043 (8913) | ความสูง | 2065 (81.3) |
ข้อมูลร่วม
เอกสาร
ชุดคู่มือการใช้งานและบำรุงรักษาแบบครบวงจรแผนผังการเดินสายวงจรและการจัดทำเอกสารคำแนะนำในการว่าจ้าง / หาข้อผิดพลาด
มาตรฐานชุดการสร้าง
อุปกรณ์ดังกล่าวมีมาตรฐานดังนี้: BS5000, ISO 8528, ISO 3046, IEC 60034, VDE 0530, NEMA MG-1.22
การรับประกัน
อุปกรณ์ทั้งหมดมีการรับประกันของผู้ผลิตเต็มรูปแบบ
